外裝式電動滾筒的型式代號:
由于外裝式電動滾筒在我國乃至世界上尚屬于帶式傳送機的新型驅動裝置，我國電動滾筒行業尚未制訂統一的產品型式代號。生產外裝式電動滾筒的廠家很多，各廠家的代號不盡相同，而且差別較大，我公司根據JB/T7330-94標準，設計開發了定軸齒輪，擺線針輪，行星齒輪三種傳動型式的外裝式電動滾筒，其代號如下
：
注：按JB/T7330-94標準，配用隔爆電機代號為B，帶逆止器代號為N。
外裝式電動滾筒的傳動結構：
（1）YDW型為兩級減速的定軸齒輪傳動結構，根據需要也可制造成三級減速（0.08～0.63米/秒之間的低帶速），齒形，齒輪精度，齒輪材質一般和普通電動滾筒相同。由于定軸齒輪傳動屬于老產品，故選用的相對較少。
（2）YZW型為擺線針輪傳動結構的外裝式電動滾筒，這是由一級硬齒面的針齒殼輸出的擺線針輪減速機構，轉動嚙合件為軸承鋼制造，硬度達HRC58-62.由于該產品具有如下優點，故為我公司主導產品。
擺線針輪傳動具有如下優點：
①輸出扭矩大，承載能力大，適于配用11KW-75KW大功率；
②壽命長，比定軸齒輪傳動可提高2倍以上。
但擺線傳動要求制造精度高，某些零件需專用設備，制造成本高。
（3）YTW型為硬齒面行星齒輪傳動，采用
NGW原理，其設計與使用壽命均優于其他型號，該產品是大功率（18.5~160KW）帶式輸送最理想的新型驅動裝置。
安裝形式及示意圖：

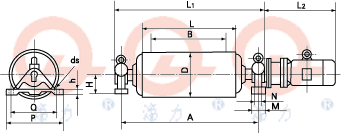

電機懸臂式Ⅰ型（見圖1、表1）
圖1

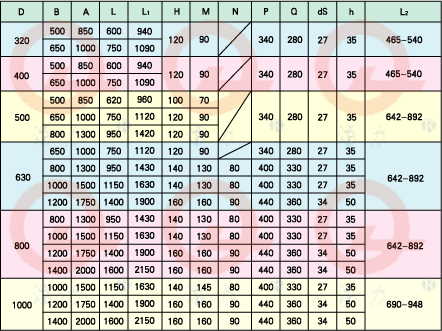

表1

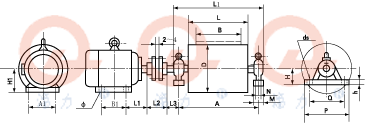

電機具有安裝支座Ⅱ型（見圖2、表2）
圖2

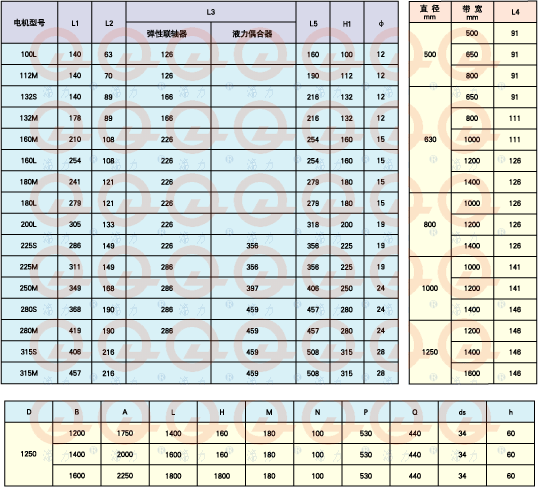

表2
注：500-1000筒體及支座部分的安裝尺寸見表1

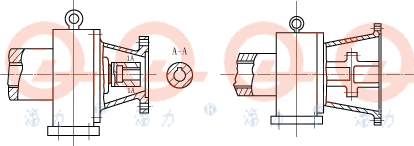

外裝式電動滾筒與電機的聯接方式：
（1）YZW型電機懸臂式擺線針輪傳動的外裝式電動滾筒一般采用套筒式聯軸器聯接，YDW型電機懸臂式定軸齒輪傳動的外裝式電動滾筒一般采用對開式聯軸器聯接。隨著外裝式電動滾筒的不斷革新與技術進步，我公司將根據用戶要求對聯接方式進行改進，以達到最佳傳動效果。
（2）電機具有安裝支座的外裝式電動滾筒因配用功率較大（一般在45KW-160KW之間），應選用彈性聯軸器或液力耦合器聯接。其電機、彈性柱銷聯軸器及液力耦合器的配用，可根據配用電機功率選型。
外裝式電動滾筒的附加功能：
（1）更適合于筒體包膠或其他覆層。因為主要熱源電機已移至筒體外面，電機的散熱可以不受包膠的影響。
（2）可以方便的改成隔爆型電動滾筒。只需將普通電機更換成隔爆型電機即可，并按隔爆電機要求引入電源和進行維護。
（3）也可以配用調速電機，用于皮帶機需要調速的特殊場合，安裝形式采用Ⅱ型（即電機具有安裝支座）。
|
